LiFePO4 BMS: Ahoana no fisafidianana ny rafitra fitantanana bateria mety amin'ny fonosanao
Ny fisafidianana BMS diso dia iray amin'ireo antony mahazatra indrindra mahatonga ny tsy fahombiazan'ny bateria LiFePO4 aloha loatra — ary iray amin'ireo olana mora ialana indrindra. Ity torolàlana ity dia manazava tsara ny asan'ny LiFePO4 BMS, ny famaritana izay zava-dehibe amin'ny fampiharanao, ary ny fomba hisorohana ny fahadisoana amin'ny fametrahana izay mahatonga ny ankamaroan'ny tapakila fanohanana ho antsika.
Momba ny LiFePO4 BMS
Ny LiFePO4 BMS (Rafitra Fitantanana Batterie) no ati-doha elektronika eo anelanelan'ny sela bateria sy ny sisa amin'ny rafitrao. Zavatra telo no ataony:
- Manara-maso tsirairay ny sela tsirairay — manara-maso ny voltase, ny mari-pana ary ny toetry ny fiampangana amin'ny fotoana tena izy.
- Miaro ny fonosana — manapaka ny fiampangana na ny famoahana herinaratra raha vao mivoaka ny varavarankely azo antoka iasana ny sela.
- Mandanjalanja ny sela — mampitovy ny haavon'ny fiampangana manerana ny sela rehetra ao anaty fonosana mba tsy hisintonan'ny sela malemy indrindra ny rafitra manontolo.
Raha tsy misy BMS, dia miparitaka tsikelikely ny sela tsirairay. Ny sela izay mameno haingana ny herinaratra no hahatratra ny fetran'ny overvoltage aloha ary mametra ny fahafahan'ny fonosana iray manontolo ampiasaina. Ny sela izay mamoaka herinaratra haingana indrindra dia hidina ambanin'ny fetrany azo antoka ary hihantitra haingana kokoa. Ny BMS voafaritra tsara dia misoroka ireo roa ireo.
LiFePO4 BMS: Ahoana no fisafidianana ny tsaraRafitra fitantanana bateriaho an'ny fonosanao
Ny fisafidianana BMS diso dia iray amin'ireo antony mahazatra indrindra mahatonga ny tsy fahombiazan'ny bateria LiFePO4 aloha loatra — ary iray amin'ireo olana mora ialana indrindra. Ity torolàlana ity dia manazava tsara ny asan'ny LiFePO4 BMS, ny famaritana izay zava-dehibe amin'ny fampiharanao, ary ny fomba hisorohana ny fahadisoana amin'ny fametrahana izay mahatonga ny ankamaroan'ny tapakila fanohanana ho antsika.
Ny Asan'ny Fiarovana Fototra — Ny Asan'ny Tsirairay Aminy
Ireo sosona fiarovana enina ireo no fonosin'ny LiFePO4 BMS azo itokisana rehetra. Raha misy amin'ireo BMS izay hodinihinao tsy ampy dia tohizo.
| MIARO | Inona no mahatonga izany | Nahoana no zava-dehibe izany |
| Fiarovana amin'ny Voltazy Mihoatra (OVP) | Miakatra mihoatra ny ~3.65 V ny voltazin'ny sela mandritra ny famandrihana | Misoroka ny famenoana be loatra, ny fahasimban'ny elektrolita, ary ny fihenan'ny fahafaha-mamokatra |
| Fiarovana amin'ny Voltazy Ambany (UVP) | Midina ambanin'ny ~2.50 V ny voltazin'ny sela mandritra ny famoahana | Misoroka ny fivoahan'ny rano lalina izay miteraka fahasimban'ny sela tsy azo ivalozana |
| Fiarovana amin'ny fihoaram-pefy (OCP) | Mihoatra ny fetra voafaritra ny herinaratra mivoaka | Miaro ny FET, busbars, ary cell tabs amin'ny fahasimban'ny hafanana |
| Fiarovana amin'ny "Four-circuit" (SCP) | Hita fa misy fiakaran'ny herinaratra tampoka (valinteny mikrosegondra) | Manakatona ny fonosana alohan'ny mety hiteraka afo na fivoahan'ny rivotra ny lesoka mafy |
| Fiarovana amin'ny mari-pana tafahoatra (OTP) | Mihoatra ny fetrany ny mari-pana amin'ny sela na MOSFET | Manakana ny fiampangana na ny famoahana herinaratra alohan'ny hiteraka fahasimbana haingana kokoa ny hafanana |
| Fandanjalanjana ny sela | Hita ny fiparitahan'ny voltazy eo amin'ny sela | Mampitovy ny fahafahan'ny bateria mameno ny bateria mba hahafahana mampiasa azy rehetra |
Fanamarihana: Ny fetran'ny fandrefesana marina (ohatra, 3.65 V ho an'ny OVP) dia amboarina mandritra ny fanamarinana BMS ary miovaova arakaraka ny modely. Jereo foana ny takelaka angon-drakitra ho an'ny SKU manokana izay kaomandinao.

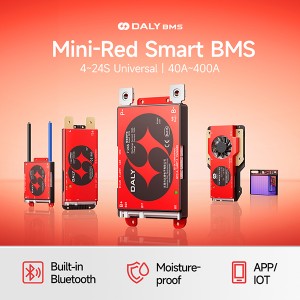

Karazana vokatra Daly BMS LiFePO4 — Topimaso ara-teknika
Ny fianakaviana Daly BMS LiFePO4 dia mandrakotra karazana fikirakirana isan-karazany, manomboka amin'ny fonosana DIY 12V kely ka hatramin'ny rafitra indostrialy sy fitahirizana angovo 48V+. Ireo masontsivana fototra araka ny vondrona modely:
| fikirana | Safidy / Faritra | -tsoratra |
| Simia momba ny bateria | LiFePO4 (LFP) | Fanitsiana voltazy LFP natokana; modely misaraka ho an'ny Li-ion / LTO |
| Isan'ny sela andiany (S) | 4S · 8S · 12S · 16S · 20S · 24S | Mandrakotra ny voltazy mahazatra 12V · 24V · 36V · 48V · 60V · 72V |
| Fanombanana ny Current mitohy | 20A — 200A (miankina amin'ny modely) | Ataovy amin'ny ≥110% amin'ny enta-mavesatra mitohy ambony indrindra foana ny habe |
| Fomba fandanjalanjana | Fandanjana tsy mihetsika (mahazatra) / Fandanjana mavitrika (fanavaozana) | Aleo kokoa ny fandanjalanjana mavitrika ho an'ny fonosana mihoatra ny 100Ah na ny fihodinana ampahany matetika |
| Fifandraisana | UART · RS485 · Bluetooth (modely BMS marani-tsaina) | Ilaina raha mila SOC na angon-drakitra finday amin'ny fotoana tena izy ny inverter/charger-nao |
| Safidy trano fonenana | Voarakotra araka ny fenitra / mifanaraka amin'ny fenitra / IP67 araka ny fangatahana | Mila naoty IP ambony kokoa ny tontolo iainana ivelany, an-dranomasina ary indostrialy |
| OEM / ODM | Available | Tohanan'ny firmware, fametahana marika, trano fonenana ary fampidirana protocole manokana |
Raha mila takelaka angon-drakitra manokana ho an'ny modely sy antontan-taratasy momba ny famaritana ankehitriny, tsidiho ny dalybms.com na mifandraisa mivantana amin'ny ekipa teknika anay.
Ahoana ny fisafidianana ny LiFePO4 BMS mety — Dingana 5
Ataovy araka ny filaharany ireto dingana dimy ireto. Ny tsy fandalovana ny iray amin'izy ireo no mahatonga ny tsy fitoviana.
Dingana 1 — Isao ireo sela ao anaty andiany (S Count)
Ny isa S no mamaritra ny modely BMS. Ny sela LiFePO4 tsirairay dia manana voltase mahazatra 3.2 V. Ampio izy ireo:
- 4S = 12.8 V nominal → rafitra 12V mahazatra
- 8S = 25.6 V nominal → rafitra 24V mahazatra
- 16S = 51.2 V nominal → rafitra 48V mahazatra
- 24S = 76.8 V nominal → rafitra 72V mahazatra
Ny BMS izay nomena isa S diso dia na tsy ho afaka hamaky tsara ny voltazan'ny sela na hampihatra fetra fiarovana diso. Tsy misy vahaolana — tsy maintsy mifanaraka tsara ny isa S.
Dingana 2 — Fantaro ny zavatra takinao mitohy ankehitriny
Ampidiro ny courant nameplate an'ireo entana rehetra afaka miasa miaraka. Ampiharo margin 10–20% eo ambony ho an'ny surge. Safidio ny courant BMS manaraka azo ampiasaina ambonin'io totaly io. Ohatra: ny inverter 2.000W amin'ny rafitra 24V dia misintona herinaratra eo amin'ny 83A eo ho eo amin'ny enta-mavesatra feno — ny BMS 100A no safidy farany ambany mety.
Aza mandrefy ny enta-mavesatra amin'ny antonony. Ny BMS dia tsy maintsy miatrika ny enta-mavesatra miaraka amin'ny tranga ratsy indrindra nefa tsy misy fiatoana.
Dingana 3 — Manapaha hevitra eo amin'ny fandanjalanjana tsy mihetsika sy mavitrika
Ny fandanjalanjana tsy mihetsika dia mandoro ny fiampangana tafahoatra ao amin'ny sela SOC avo amin'ny alàlan'ny resistor. Miasa izy io, saingy miadana ary miteraka hafanana. Ny fandanjalanjana mavitrika dia mamindra fiampangana avy amin'ny sela SOC avo mankany amin'ny sela SOC ambany amin'ny alàlan'ny inductors na capacitors - haingana kokoa, mitsitsy angovo kokoa, ary tsara kokoa ho an'ny fonosana lehibe.
Raha mihoatra ny 100Ah ny entanao, na matetika ampiasaina amin'ny ampahany (fampiasana amin'ny masoandro), na ao anaty toerana mihidy izay mampanahy ny hafanana, dia tsara kokoa ny mampiasa "active balancing".
Dingana 4 — Jereo izay fifandraisana ilain'ny rafitrao
Raha mila angon-drakitra momba ny bateria amin'ny fotoana tena izy ny inverter, ny mpanara-maso ny fiampangana amin'ny masoandro, na ny sehatra fanaraha-maso anao — ny toetry ny fiampangana, ny voltazan'ny sela, ny mari-pana, ny famantarana fanairana — dia mila BMS misy interface mifanaraka amin'izany ianao. RS485 no fenitra ho an'ny ankamaroan'ny rafitra inverter 48V. Ny Bluetooth dia mandrakotra ny fanaraha-maso DIY sy finday. Ny inverter sasany dia mitaky CAN bus na protocole manokana. Hamarino ny fifanarahana alohan'ny hanafarana.
Dingana 5 — Hamarino ny fanombanana ny tontolo iainana
Tsy mila trano fonenana manokana ny BMS napetraka ao an-trano ao anaty toerana maina. Ny BMS amin'ny sambo, ao anaty kabinetra ivelany, na ao anaty fitoeran'ny motera dia mila sosona mifanaraka amin'ny fenitra farafahakeliny, ary tsara kokoa raha trano fonenana manana mari-pahaizana IP67. Ny fidiran'ny hamandoana no antony mahazatra indrindra mahatonga ny tsy fahombiazan'ny BMS amin'ny fametrahana ivelany sy an-dranomasina.
